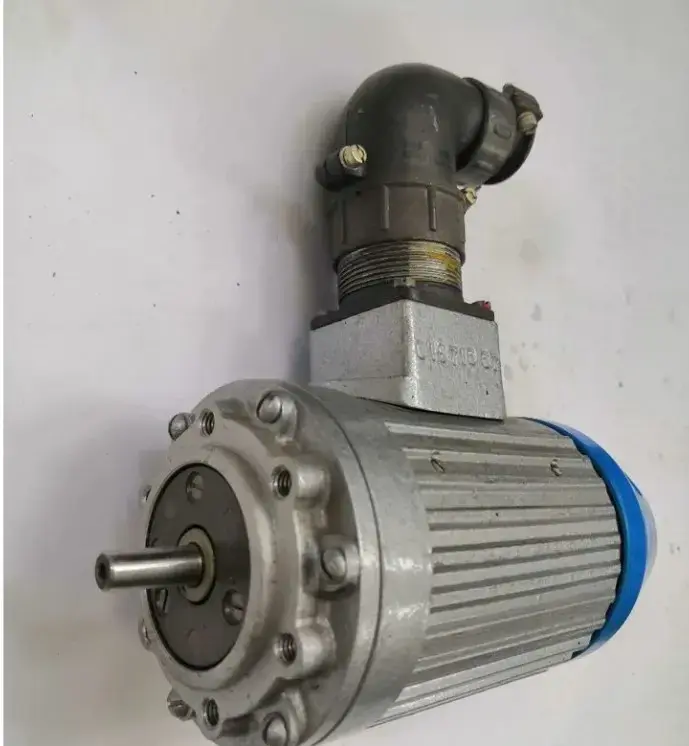

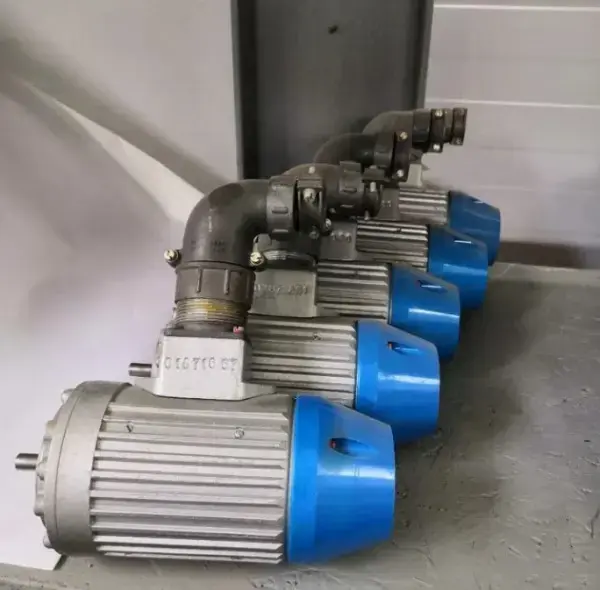

Электродвигатель шаговый ШД-5Д1МУ3 (ДШР - 80)

Шаговый двигатель ШД-5Д1МУ3 (ДШР-80) Шаговый двигатель ШД-5Д1МУ3 (ШД-5) предназначен для обработки дискретных угловых перемещений. Основные технические характеристики: Шаговые двигатели ШД-5 предназначены для преобразования электрических импульсов в дискретные угловые перемещения высокой точности. Условия эксплуатации: температура окружающей среды -45°С - +40°С, относительная влажность до 80% при температуре +15°С Основные технические характеристики: Напряжение питания постоянного тока при резистивной форсировке, В 48 (+4,8/-7,2) Ток в цепи фазовой обмотки в режиме фиксированной стоянки при напряжении питания 48 В, при трёх включенных фазах, А 3 (±0,1) Единичный шаг, градус, 1,5 Статическая погрешность отработки шага, мин. ± 27 Номинальный вращающий момент нагрузки, Н*м 0,100 Номинальный момент инерции нагрузки, кг*м2 4*10-6 Максимальная приемистость при номинальном напряжении питания, шаг/с, не менее 2800 Максимальный статический момент при питании двух фазовых обмоток током 3 (±0,1) А каждой фазы, Н*м, не менее 0,400 Максимальная частота отработки шагов в номинальном режиме, шаг/с - при резистивной форсировке: 8000 - при импульсной форсировке: 16000 Число фаз 6 Режим работы Продолжительный Номинальное напряжение питания 48 В Номинальный режим работы S1 Степень защиты JP44 Форма исполнения JM4091 Класс изоляции F Вращающий момент, Нм при моменте инерции нагрузки 2х10-6 кгм2, при частоте управляющих импульсов - 400 0,35 - 800 0,4 - 1000 0,45 - 1500 0,48 - 2000 0,50 - 4000 0,29 - 6000 0,20 - 8000÷16000 0,10 Максимальная частота, шаг/с - при резисторной форсировке 8000 - при электронной форсировке 16000 Масса, кг 2,2 Оптом, в наличии 490 шт.
