Магнитофон Орбита-303 СССР (отдельные детали)

Магнитофон «Орбита-303»: СССР, отдельные детали, узлы от переносного, советского (фото 9), Инструкция:

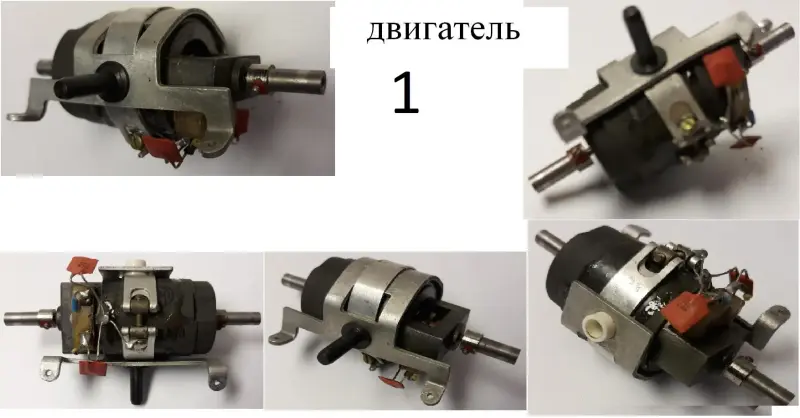

1 - перемоточный электродвигатель ДМ-0,3-ЭАМ: коллекторный, с возбуждением от постоянных магнитов; имеет двустороннюю ось; питание от напряжения постоянного тока 12 вольт. Б/у в исправном состоянии. Цена 10 рб.

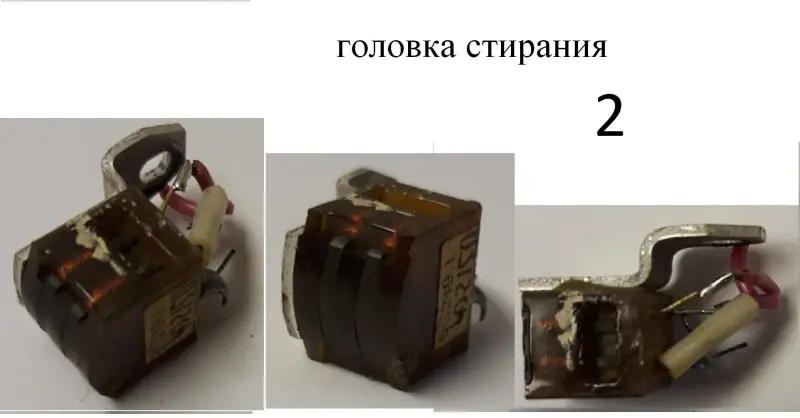

2 - стирающая магнитная головка: двухканальная; маркировано «6С249.1» (в схеме магнитофона: ЛЫ3.253.005 (СЫ3.253.062); головка состоит из двух ферритотовых сердечников с магнитной проницаемостью 1000, укрепленных в пластмассовом корпусе. Стирающая головка служит для размагничивания ленты с ненужной записью: при этом через обмотку головки проходит переменный ток высокой частоты от специального генератора, этот ток возбуждает в рабочем зазоре стирающей головки переменное магнитное поле, воздействующее на движущуюся ленту, что и размагничивает её, в режиме записи стирание старой фонограммы происходит автоматически по той же дорожке, по которой производится запись; индуктивность стирающей головки — 0,65 “Т” 1,1 мгн, напряжение стирания на частоте 80 кгц — 25 вольт. Б/у в исправном состоянии. Цена 10 рб.

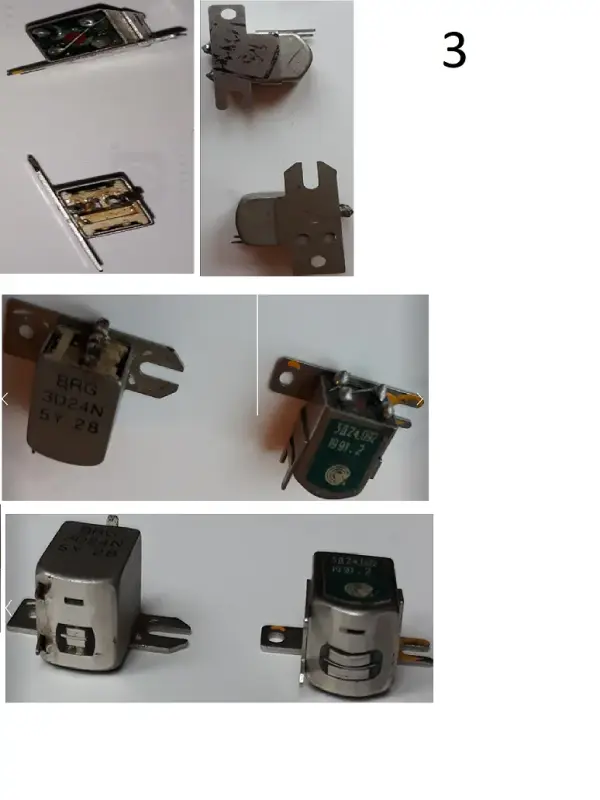

3 – иные магнитные головки (из «закромов», не от Орбита-303):
3-1 – маркирована: 3Д24.092; 1991.2;
3-2- маркирована: BRG, 3D24N, 5Y 28.
Исправность их не проверена. Цена 5 рб за 1 шт.

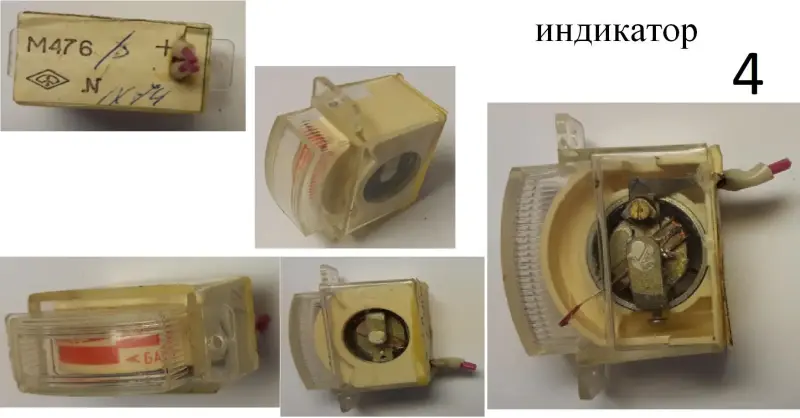

4 - индикатор М476 (М4370-): стрелочный прибор магнитоэлектрической системы с током полного отклонения 100-200 мА (в режиме записи прибор через мостовую выпрямительную схему подключался к выходу усилителя записи и при регулировании уровня записи стрелка прибора устанавливалась на границе двух прямоугольников («Запись»-«БАТ»); в режиме воспроизведения прибор через резисторы подключался к минусу источника питания и контролировал его напряжение); б/у в исправном электрическом состоянии. Цена 5 рб.

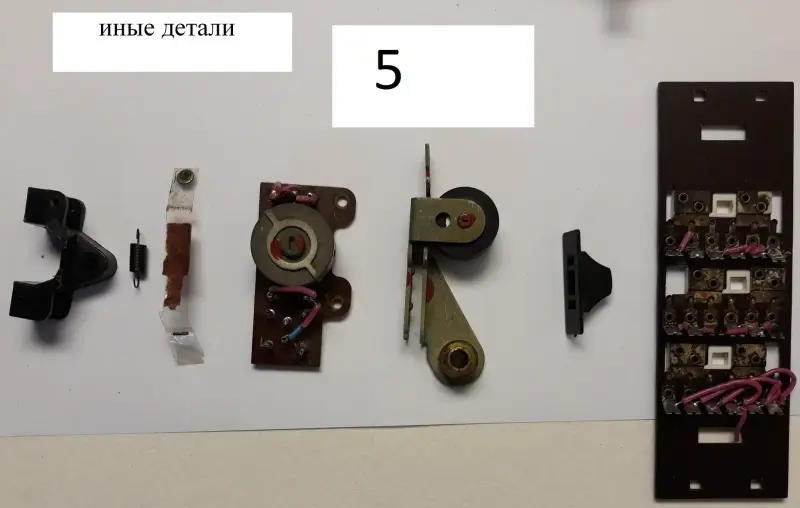

5 - иные детали (показаны пока не все…).

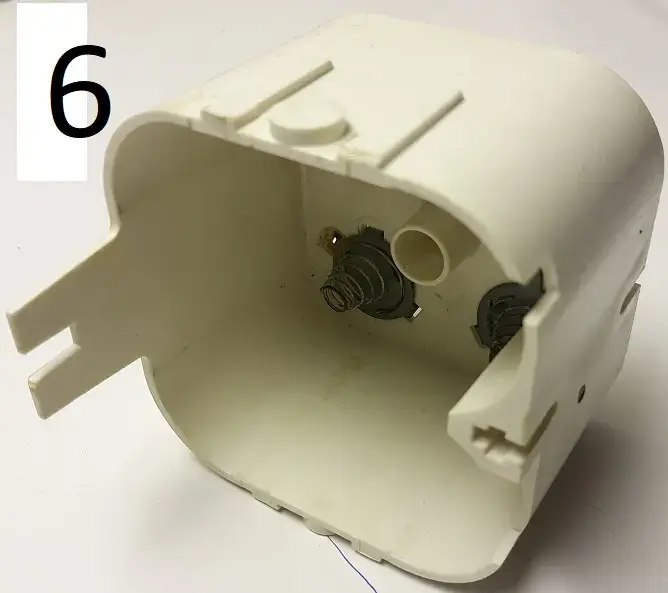

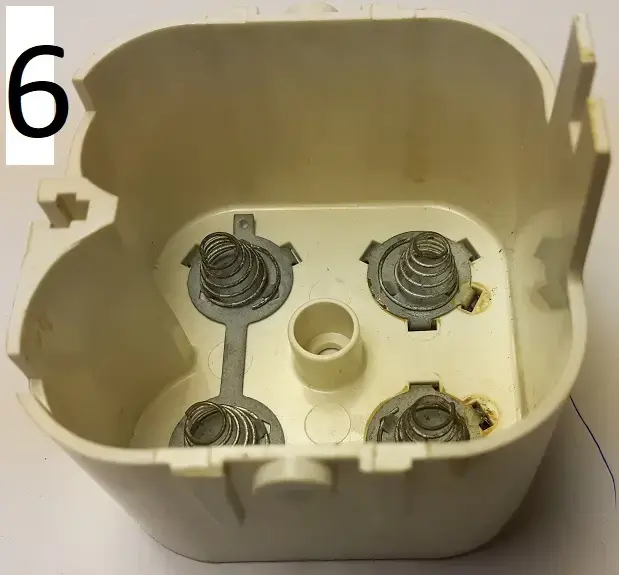

6 – короба (2 шт) отсека батареек, цена 5 рб;

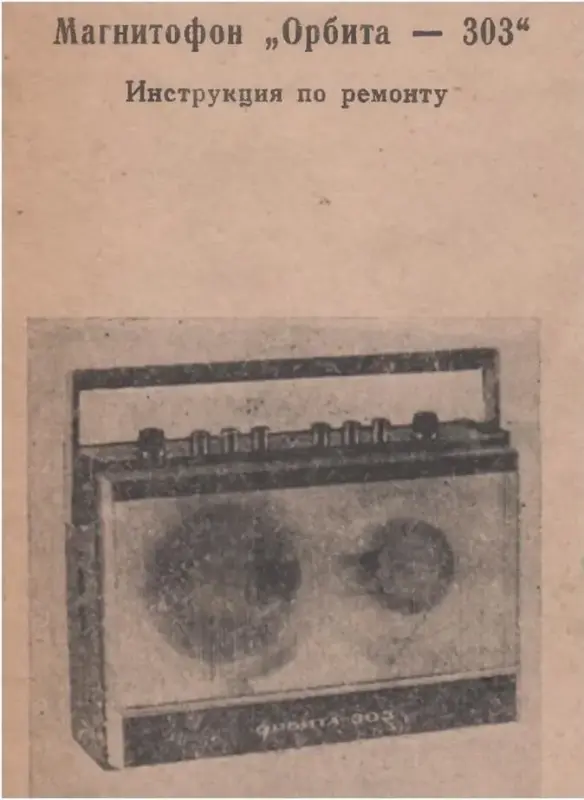

7 - Инструкция по ремонту (в формате PDF), цена 3рб.
